Эскадренные броненосцы класса "Екатерина II"

Эскадренные броненосцы типа "Екатерина II"


Описание, история создания и службы

Возрождение флота на Черном море после Крымской войны 1853—1856 гг. началось после отмены военных статей Парижского договора, ограничивавших суверенитет России, «нотой Горчакова» от 30 декабря 1870 г. (даты по старому стилю). Из-за тяжелого финансового положения, необходимости создавать прежде всего Балтийский флот и осуществления крейсерской программы Морское министерство не смогло сразу же приступить к постройке мощного Черноморского флот

Русско-турецкая война 1877—1878 гг. наглядно продемонстрировала преимущества мореходных броненосных кораблей. Но лишь 20 мая 1882 г. на «особом» совещании в Морском министерстве получила одобрение 20-летняя судостроительная программа, в соответствии с которой для Черного моря предполагалось построить восемь броненосцев 1 ранга. Известные адмиралы С. С. Лесовский и Г. И. Бутаков настойчиво выступали за усиление Черноморского флота; они считали, что по своей мощи он должен быть как минимум равным турецкому. «Россия не должна играть на море той слабой роли, как в последнюю русско-турецкую войну», — говорилось в решении «особого» совещания [I].

По приказанию управляющего Морским министерством адмирала И. А. Шестакова МТК обсудил и решил вопросы, связанные с выбором аналогов для проектирования русского безрангоутного броненосца 1 ранга с «весьма толстой броней и сильнейшими орудиями не свыше 45 т, имеющим ход 14 уз и запас угля на четверо суток» [I]. Прототипом послужили английский «Аякс» (водоизмещение 8660 т, вооружение четыре 305- и два 152-мм орудия) и французский «Кайман» (7230 т, два 420- и четыре 100-мм). И все же после долгих обсуждений был принят по настоянию И. А. Шестакова измененный проект «Петра Великого» с тремя 305-мм орудиями, уменьшенными водоизмещением и запасом угля, без подводной деревянной и медной обшивок, толщиной брони борта до 406 мм, усиленной броневой палубой и машинами, подобными установленным на царской яхте «Ливадия». К концу 1882 г. сотрудники чертежной МТК составили окончательный проект первого черноморского броненосного корабля. От «Петра Великого» они позаимствовали лишь принцип защиты орудийных установок, котлов и машин, заключенных в своеобразном бруствере, состоявшем из двух казематов — нижнего, прямоугольного, установленного на бортовой броне, и верхнего, треугольного [2].

20 декабря 1882 г. МТК утвердил теоретический чертеж и спецификацию броненосца водоизмещением 9990 т (суммарная индикаторная мощность двух паровых машин 9000 л. с., предполагаемая осадка не более 8 м, скорость 14 уз). Корпус выбрали весьма полного образования, с восьмьюдесятью тремя шпангоутами, собираемыми из листов стали толщиной 7,9 мм; вертикальный киль высотой 0,965 м составлялся из стали толщиной 12,7 мм, горизонтальный— из двух слоев стальных листов (нижний толщиной 22,2, верхний 15,9 мм). Вертикальный и горизонтальный кили соединялись между собой 102-мм угольниками. К горизонтальному крепился тиковый брус сечением 456 Х 305 мм, выполнявший функцию наружного киля и служивший для уменьшения рыскливости; наружная обшивка и рубашка за броней состояли из стальных листов длиной не менее 5,87 м и толщиной до 15 мм. Непотопляемость обеспечивалась Десятью поперечными и одной продольной, в диаметральной плоскости (между 17 и 65 шп.), водонепроницаемыми переборками, делившими корпус на шестнадцать отсеков.<</span>

Вооружение предусматривалось в составе шести 305-мм орудий на трех барбетных установках. В снижающихся станках внутри каземата снаряды и заряды подавались с помощью гидравлических подъемников; на батарейной палубе предполагалось расположить семь 152-мм орудий, а для защиты от миноносцев — десять малокалиберных. По ватерлинии корабль защищался сталежелезной 457-мм броней (ширина 2,44 м, из них 1,52 ниже ватерлинии). Броня каземата состояла из двух поясов — нижнего шириной 2,6 и верхнего 2,9 м. Вся вертикальная броня имела подкладку из лиственницы наибольшей толщиной (305 мм) в средней части борта.

Из палуб бронировалась одна, жилая, бимсы которой проходили на уровне верхней кромки броневого пояса ватерлинии (листы 12,7-мм стали внутри каземата и два слоя вне каземата суммарной толщиной 50,8 мм).

В феврале 1883 г. МТК разработал детальные чертежи расположения машин, котлов, артиллерии, составив приблизительный расчет нагрузки и дальности плавания, которая при 8 уз достигала 4096, при полной скорости—1350 миль; предполагалась установка парового шпиля и рулевой машины. Хотя разработка проекта на этом в целом и завершилась, его усовершенствование продолжалось вплоть до вступления броненосца в строй [З].

Интересные соображения по усилению проектного вооружения высказал в начале февраля 1883 г. лейтенант Л. А, Рассказов, предложивший увеличить число 305-мм орудии до восьми. По его мнению, боевую мощь корабля можно было увеличить на 25% благодаря замене треугольного каземата длиной 39,5 по ДП прямоугольным (32 м), расположив в его углах орудийные столы; причем масса брони и подкладки (196,5 т) компенсировалась двумя орудиями со станками (184 т). Корабль с такой артиллерией, по мнению автора, стал бы достойным соперником сильнейших тогда броненосцев «Инфлексибл» и «Дуилио», вдвое превосходил бы «Девастейшен». Проект рассмотрели в МТК, но ввиду целого ряда причин отклонили.

Параллельно с разработкой чертежей в Николаеве под руководством главного командира Черноморского флота и портов вице-адмирала А. А. Пешурова велось переоборудование эллинга № 7, где впоследствии на казенные средства и строился первый черноморский броненосец (строитель подполковник Корпуса корабельных инженеров А. В. Мордвинов, его помощники поручики О. О. Терентьев и Ф. В. Юрьев). В феврале 1883 г. началась доставка с Брянского завода первой партии профильной стали для корпуса. В мае того же года подполковников А. В. Мордвинова и Н. А. Субботина, назначенного строителем первого балтийского броненосца программы 1882 г., командировали в Англию и Францию. Возвратившись из-за границы, А. В. Мордвинов ознакомил МТК со многими подробностями зарубежного судостроения. Отмечалось, в частности, что во Франции придерживались полной броневой защиты борта (от носа до кормы), так как слабо защищенные оконечности легко пробивала даже малокалиберная артиллерия.

14 июня 1883 г. на стапеле в Николаеве началась сборка листов горизонтального киля первого броненосца, а спустя две недели в Севастополе, на верфи РОПиТ — постройка еще двух однотипных (впоследствии «Синоп» и «Чесма», строитель капитан Корпуса корабельных инженеров А. П. Торопов). При их постройке МТК старался учесть опыт службы «Петра Великого»; поэтому перед отъездом из Петербурга ( А. П. Торопов по указанию комитета ознакомился с донесениями командиров о недостатках этого первого русского броненосца для того, чтобы «отклонить их на новых броненосцах», а затем побывал на самом корабле с целью «все полезное применить» [З].

В конце августа 1883 г. адмирал И. А. Шестаков приказал рассмотреть в МТК вопросы о продлении брони на всю длину корабля, сокращении количества 305-мм орудий до четырех, о размещении четырнадцати 152-мм на батарейной палубе. И. А. Шестаков предложил рассмотреть вопрос о размещении 305-мм орудий в башнях, разработанный французской фирмой «Форж и Шантье». Приказом по Морскому ведомству от 3 октября 1883 г. строившемуся броненосцу присвоили название «Екатерина II», а в декабре того же года МТК утвердил удлинение броневого пояса, но отказался от изменения вооружения [З]. С удлинением броневого пояса водоизмещение превысило 10145 т, причем на артиллерийское и минное вооружение приходилось 1110 (10,9%), броню 3101,8 (30,5), машины и котлы с водой 1467 (14,5), уголь 700 (6,9), руль с рулевой машиной 24 (0,25), паровые и гребные суда 32 (0,3), дельные вещи 160 (1,6), шкиперские запасы и продовольственные 115 (1,1), команду с багажом ( 60 (0,6), корпус с отделкой 3373,3 (33,3%); увеличение водоизмещения вызвало переуглубление по сравнению с проектным на 0,13 м [2].

Работы на стапеле тем временем продолжались. Не обходилось и без трудностей. Отсутствие опыта, задержки в изготовлении штевней, поставках профильной и листовой стали, в получении рабочих чертежей, постоянно менявшиеся решения МТК по многим вопросам — все это сказывалось на сроках постройки. Много хлопот строителям доставляло перемещение на 3 м в корму каземата с размещенными внутри него пушками, трубами и люками над котлами [З].

Тем не менее, к середине 1884 г. формирование корпуса продвинулось настолько, что следовало подумать о главных и вспомогательных механизмах, орудийных установках, броне и артиллерии. Обе трехцилиндровые машины двойного расширения решили изготавливать на Балтийском заводе, а броню и орудийные станки — в Англии. Заказ на броню для всех трех кораблей взял на себя завод Кэмел в Шеффилде (именно он в 1873 г. занимался прокатом и пригонкой плит для «Петра Великого»). Заводу потребовалось два года, чтобы изготовить 402 плиты, 137 из которых предназначались для «Екатерины II». Два орудийных снижающихся станка 305-мм орудий заказали английскому заводу Андерсона, рассчитывая по ним сделать затем четыре остальных на Обуховском заводе. Основываясь на экспериментальных работа проведенных капитаном 1 ранга С. О. Макаровым в ноябре 1885 г. по испытанию водонепроницаемых переборок, на всех трех броненосцах по предложению их строителей усилили переборки угольниками и Z-образными полосами.

Отсутствие опыта спуска больших кораблей в стесненных условиях Ингула заставило МТК детально изучить зарубежный опыт. Применительно к местным условиям пришлось разработать задерживающую систему, состоявшую из пеньковых тросов, которые поочередно протягивались через специальную систему блоков и приспособлений. 8 мая 1886 г. корпус «Екатерины II» благополучно сошел на воду; стапельный период постройки составил 35,5 месяца [З]. На плаву определилось, что масса корпуса на 60 т меньше проектной, однако значительная перегрузка предполагалась после установки всех механизмов и оборудования; даже по предварительным расчетам она ожидалась не менее 569 т, причем во внимание не бралась масса вспомогательных котлов, противоминных выстрелов и сетей, пушек Гочкиса на марсах, а такая перегрузка могла привести к тому, что верхняя кромка броневого пояса возвышалась бы над поверхностью воды всего на 0,33 м. Пришлось уменьшить число мин заграждения, размеры гребных судов, боевой рубки, но это дало лишь некоторое уменьшение массы [2].

Броненосец «Екатерина II» стал первым русским кораблем, на котором для устранения гниения подкладки под броней применили специальный клей Хейса. С мая по октябрь 1887 г. на Ингуле проводились дноуглубительные работы, поэтому лишь в конце года находившийся на достройке корабль отбуксировали в Севастополь для окончательной отделки и вооружения. Однако прошло еще полтора года, прежде чем броненосец подготовили к ходовым испытаниям. 23 мая 1889 г. при 85 об/мин, и мощности машин 9101 л. с. корабль развил наибольшую скорость 15,2 уз (средняя 14,3). Параллельно испытывалось и артиллерийское вооружение; выявился ряд конструктивных недостатков в расположении орудий главного калибра; так, из-за небольшой длины стволов и возвышения над палубой всего около 1,2 м 305-мм орудий при первых же выстрелах появились трещины в некоторых кницах бимсов верхней палубы; выявился еще один существенный недостаток: во время стрельбы 305-мм орудий оказалось невозможным держать открытыми ставни в бортовых выступах для 47-мм пушек, где находилась их прислуга, а следовательно, и отражать атаки миноносцев [З]. После каждой стрельбы в нос или корму приходилось на протяжении всей службы корабля устранять различного рода повреждения верхней палубы и надстроек; стрельба же только на траверз сильно ограничивала его бовые возможности.

К 1890 г. броненосец уже около двух лет находился в составе флота, однако на нем, как ни странно, еще не были окончательно установлены гребные суда, переговорные трубы и вентиляционная система в помещениях. В следующем году на нем (так же, как и на «Чесме») уменьшили длину мачты, так как ванты ограничивали сектор обстрела 305-мм орудий.

По настоянию главного командира Черноморского флота и портов вице-адмирала Н. В. Копытова МТК принял в 1897 г. решение поочередно заменить на первых трех броненосцах огнетрубные котлы более совершенными водотрубными системы Бельвиля. Для «Екатерины II» ГУКиС заказал их 6 сентября того же года частному заводу Горяинова (Николаев), который в течение года изготовил 18 котлов (нагревательная поверхность 2730,4 2, рабочее давление пара 17 кг/ 2). В середине 1898 г. броненосец поставили у причала Лазаревского адмиралтейства, в мастерских которого одновременно с заменой котлов перестраивались главные машины с двойного расширения на тройное; изменения включали замену двух крайних цилиндров низкого давления на высокое (диаметром 1,016 м) и низкое (2,392 м); средний же по расположению цилиндр высокого давления переводился на среднее давление. Заменялись магистральные трубы водоотливной системы, на смену паровым вентиляторам и водоотливным паровым машинам пришли электрические, для питания которых установили две дополнительные динамо-машины [З].

Используя необходимость большого фронта работ, связанного с заменой котлов, вице-адмирал Н. В. Копытов представил в МТК свои соображения о перевооружении «Екатерины II». Следует напомнить, что наиболее целесообразной считалась установка шести 305-мм орудий длиной ствола сорок калибров и девяти 152-мм (сорок пять калибров) ; кроме того, планировалось убрать бортовые спонсоны, установить на батарейной палубе шесть, а на мостике четыре 47-мм одноствольные пушки. Вопрос о перевооружении первых черноморских эскадренных броненосцев поднимался и ранее, но ни один из проектов так и не был осуществлен — все отпущенные средства ушли на интенсивное строительство кораблей для Тихого океана. Замена котлов на «Екатерине II» завершилась в июне 1902 г., а 26 октября того же года на ходовых испытаниях он развил максимальную скорость 15 уз. при 82 об/мин и индикаторной мощности машин 9978,2 л. с. [З].

После русско-японской войны корабль, как окончательно устаревший, сначала перевели в состав резервных судов, а затем приказом Морского министра от 31 октября 1906 г. исключили из списков флота. Так окончилась служба первого черноморского эскадренного броненосца, волею обстоятельств не участвовавшего ни в одном боевом походе [4].

ЛИТЕРАТУРА

1. Бескровный Л. Г. Русская армия и флот в XIX в. М., Наука, 1973, с. 517.

2. Отчет кораблестроительного отделения Морского технического комитета за 1882 г., СПб., 1884, с. 3—9; за 1886, СПб., 1888, с. 8—12.

3. ЦГАВМФ, ф. 421, oп. 1, д. 765, л. 11, 65, 85, 90, 121, 168, 207, 236, 444, д. 913, л. 54, 208, 245, 328, 490, 513. 620, 698, д. 1446. л. 4, 39—120, oп. 3, д. 125, л. 5—32, д. 352, л. 12, 126, д. 584, л. 102—118; ф. 410, oп. 2, д. 5109, л. 185, 431.

4. Судостроение, 1978, № 7, с. 64—66.



Названия и даты

Название Место построй Да
заклад
Да
спус
Дата вступления в строй Дальнейшая судь
"Екатерина II" Николаевское
адмиралтейст
июнь 1883 08.05.1886 1888 31 октября 1906г. исключён из списков флот
"Чесма" Севастополь, судоверфь Российского общества пароходства и торговл 1883 18.05.1886 1888 август 1907г. - исключен из списков флот
Заложен в 1883г. в Севастополе на судоверфи Российского общества пароходства и торговли, спущен на воду 18 мая 1886 года и в 1888 глду вступил в строй. Явился первым трёхбашенным броненосцем Черономорского флота. В 1892 г. переклассифицирован в эскадренный броненосец. В августе 1907 года разоружён и исключён из состава флота. Корпус корабля был использован в качестве мишени для производства учебных артиллерийских стрельб.
"Синоп" Севастополь, судоверфь Российского общества пароходства и торговл 06.02.1884 01.06.1887 июнь 1889 21 ноября 1925 года исключен из списков судов РККФ
Заложен 7 октября 1883 года (официально 6 февраля 1884 года) на заводе РОПиТ в Севастополе и 15 октября 1883 года зачислен в списки судов Черноморского флота, спущен на воду 1 июня 1887 года, вступил в строй в июне 1889 года. 13 февраля 1892 года переклассифицирован в эскадренный броненосец, а 10 октября 1907 года в линейный корабль. Прошел капитальный ремонт корпуса и механизмов в 1910 году с перевооружением. Участвовал в первой мировой войне (нес брандвахтенную службу у Севастопольской бухты, с ноября 1916 года использовался в качестве штабного корабля отряда судов на Дунае, а затем и всего Черноморского флота) и в гражданской войне (установление Советской власти в Одессе в январе-марте 1918 года). 30 января 1918 года вошел в состав Красного Черноморского флота. С апреля 1918 года находился в Севастопольском военном порту на хранении, где 1 мая 1918 года был захвачен германскими оккупантами, а 24 ноября 1918 года – англо-французскими интервентами и передан ими в распоряжение белогвардейцев. 19 февраля 1919 года разоружен, а 22-24 апреля 1919 года по приказу английского командования взорван и выведен из строя. 29 апреля был освобожден частями Украинского фронта РККА, но 24 июня снова захвачен белогвардейцами. После освобождения 15 ноября 1920 года Севастополя частями РККА в строй не вводился, в 1923 году сдан Комгосфондов для демонтажа и разделки на металл и 21 ноября 1925 года исключен из списков судов РККФ.



Тактико-технические характеристики

Разме

Водоизмещение:

проектное - 9990 т.

фактическое - 11050 т.

Превышение проектног
водоизмещения:

10,6 %

Длина:

наибольшая - 103,4

по ГВЛ - 101,1

между перпендикулярами - 97,5 м.

Ширина: наибольшая - 21
Осадка:

проектная - 7,9 м.

фактическая - 8,5 м.

Площадь мидель-шпангоут

(подводная часть):

143,2 кв.м.<</span>
Площадь ГВЛ: 1634 кв.м.<</span>

Силовая установ

Ти

2 вертикальные паровые машины тройного
расширения
Количество валов: 2
Суммарная мощнос

проектная - 9000 л.с.

фактическая - 9101 л.с.

Тип котлов: Огнетрубные <!--
Количество котлов: 14
Рабочее давление пар 6,3 кг/ 2
Диаметр ЦВД: 1,5 м.<</span>
Диаметр ЦНД: 2,1
Ход поршня: 1 м.<</span>
Частота вращения машин: 860 об/мин
Диаметр винтов: 5,48 м.<</span>
Шаг винта: 6,6
Скорость: "Екатерина II" - наибольшая по данным испытаний 23.05.1889г - 15,2 узл.
Запас угля:

Дальность плавания:

"Екатерина II" по данным испытаний 09.09.1891 г., 14,5 узл. ходом - 1367 миль;

"Синоп" – 1,100/2,320 миль (14,2/10 узловым ходом)<</span>

Бронирование

Тип брони:

сталежелезная
Пояс: 152-406
Казематы: 254-305 мм

Боевая рубк

229

Палуба:

50-63

Вооружен

305 мм/30 кал:

6
152 мм/35 кал: 7
47 мм: 8

37 мм:

4

63-мм десантных пушек

Барановского

2

Торпедные аппара 7 - 457 мм (подводные)



"Синоп": с августа 1914 года: 2х2 203/50, 12х1 152/45 и 4х1 47-мм орудия, 2х1 7,62-мм пулемета

Прочие сведения

Команда: 633 чел. (26 офицеров, 607 матросов)<</span>


"Екатерина II" схема
Эскадренные броненосцы класса "Екатерина II"



"Екатерина II" схема бронирования
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Екатерина II"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Екатерина II"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Екатерина II"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Екатерина II"
Эскадренные броненосцы класса "Екатерина II"



"Екатерина II" на верфи
Эскадренные броненосцы класса "Екатерина II"

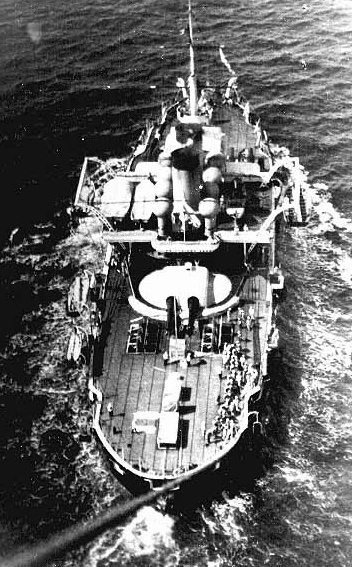

Эскадренный броненосец "Чесма"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Чесма"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Чесма"




Эскадренный броненосец "Синоп"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Синоп"
Эскадренные броненосцы класса "Екатерина II"



Эскадренный броненосец "Синоп" - общий вид
Эскадренные броненосцы класса "Екатерина II"



Постановка булей на броненосец "Синоп"



Броненосец "Синоп" в плавучем док
Эскадренные броненосцы класса "Екатерина II"
